UNIDADES DE TRATAMIENTO DE AIRE EVAIR Serie YA

Unidades de tratamiento de Aire EVAIR Serie YA

En este apartado presentamos las Unidades de Tratamiento de Aire (UTAs) de la serie YA.
Estas unidades, de altas prestaciones, son el resultado de más de 20 años de experiencia en el diseño, cálculo y fabricación de equipos para instalaciones de climatización y procesos industriales.
La calidad de estas unidades las hace adecuadas para todo tipo de aplicaciones, tanto en montajes de interior como de intemperie, y para condiciones de baja, media y alta presión.
La serie YA cuenta con una gama de 18 modelos que permite cubrir un rango de caudales desde los 1.000 m3/h hasta los 130.000 m3/h.
UTA

Los climatizadores de la serie YA, tanto en su diseño como en su construcción, están de acuerdo con las exigencias aplicables de seguridad y salud según la Directiva de Máquinas.
Las Directivas aplicables son:
• Directiva 89/336/CE de Compatibilidad Electromagnética.
• Directiva 73/23/CE de Baja Tensión.
• Directiva 89/392/CE de seguridad de Máquinas, modificada por 98/68/CE.
El cumplimiento de estas exigencias permite a EVAIR realizar el marcado CE, proporcionando con los equipos su correspondiente “Marcado CE”.
Todos los componentes incorporados en los equipos, y a los que les afecten las Directivas, vendrán con su correspondiente marcado CE.
En cumplimiento con la Directiva de seguridad de Máquinas, los equipos disponen de:
• Protección de elementos móviles
• Tomas de tierras
• Adhesivo indicador de acceso a partes móviles
• Dispositivo de seguridad en zonas de sobrepresión.
Además, para los equipos con altura interior superior a 1600 mm se incorporan rejillas de protección en los oídos de ventilador, puntos de luz, protección en la boca de descarga y protección interior, con apertura mediante herramienta, en zonas de riesgo.

Consideraciones Generales Serie YA

Selección Construcción modular adaptada a las necesidades del cliente El diseño por módulos de las unidades permite a EVAIR ofrecer la solución técnica adecuada para las aplicaciones de los clientes.
Las unidades se pueden suministrar por secciones para su instalación en interior o exterior, totalmente montadas, parcialmente montadas o despiezadas para montaje en obra.
Construcción sólida
Las UTAs proporcionan una estructura rígida, pero a la vez ligera, a base de perfiles de Aluminio, y adecuada para aplicaciones de altas prestaciones.
Mantenimiento sencillo
El acceso a los componentes se facilita mediante paneles fácilmente desmontables, y puertas de acceso a las secciones que lo requieran.
Diseño equipo y Selección óptima del equipo
La selección técnica se facilita mediante un software especializado en el cálculo, diseño y selección de unidades de Tratamiento de Aire.
Dada la personalización del producto, es fundamental disponer de una herramienta de primer nivel para garantizar que los cálculos, diseños y selecciones son correctas. EVAIR garantiza mediante su software que las selecciones se adaptan perfectamente a las necesidades de nuestros clientes.

Instrucciones RITE para Diseño Climatizador

En este apartado se recogen las principales consideraciones a tener en cuenta en el diseño de los climatizadores, y que establece el RITE.
FILTRACIÓN
Exigencias de unas eficacias mínimas de filtración, en función de las calidades de aire interiores (IDA) y exteriores (ODA)
IDA 1: Aire de óptima calidad (hospitales, clínicas, …)
IDA 2: Aire de buena calidad (oficinas, residencias, …)
IDA 3: Aire de calidad media (edificios comerciales, cines, …)
IDA 4: Aire de baja calidad
ODA 1: Aire puro que puede contener partículas sólidas de forma temporal
ODA 2: Aire con altas concentraciones de partículas
ODA 3: Aire con altas concentraciones de contaminantes gaseosos
ODA 4: Aire con alta concentración de contaminantes gaseosos y partículas
ODA 5: Aire con muy alta concentración de contaminantes gaseosos y partículas

Clasificación de filtración según categorías IDA/ODA
  IDA 1 IDA 2 IDA 3 IDA 4
Filtros Previos
ODA 1 F7 F6 F6 G4
ODA 2 F7 F6 F6 G4
ODA 3 F7 F6 F6 G4
ODA 4 F7 F6 F6 G4
ODA 5 F6/GF/F9 F6/GF/F9 F6 G4
  Filtros Finales
ODA 5 F9 F8 F7 F6
ODA 1 F9 F8 F7 F6
ODA 2 F9 F8 F7 F6
ODA 3 F9 F8 F7 F6
ODA 4 F9 F8 F7 F6
ODA 5 F9 F8 F7 F6

GF: filtro de gas o filtro químico

RECUPERADOR DE ENERGÍA
Enfriamiento gratuito por aire exterior en subsistemas todo aire de potencia térmica nominal mayor de 70 kW en refrigeración. Cuando el aire exterior expulsado sea mayor que 0.5 m3/seg (1800 m3/h), se recuperará la energía del aire expulsado. Sobre el lado de extracción se incorporará un aparato de enfriamiento adiabático.

Eficiencias mínimas de calor sensible (%) y pérdidas de presión máximas (Pa)
Horas año funcionamiento Caudal Aire Exterior (m3/s)
> 0.5-1.5 > 1.5-3.0 > 3.0-6.0 > 6.0-12 > 12
% Pa % Pa % Pa % Pa % Pa
<2000 40 100 44 120 47 140 55 160 60 180
2000-4000 44 140 47 160 52 180 58 200 64 220
4000-6000 47 160 50 180 55 200 64 220 70 240
>6000 50 180 55 200 60 220 70 240 50 260

CAÍDAS DE PRESIÓN MÁXIMAS ADMISIBLES EN COMPONENTES
Baterías de calentamiento 40 Pa
Baterías de refrigeración en seco 60 Pa
Baterías de refrigeración y deshumectación 120 Pa
Recuperadores de calor 100 – 260 Pa
Atenuadores acústicos 60 Pa

Las baterías de refrigeración y deshumectación se diseñan con velocidafrontal de tal forma que no se origine arrastre de gotas

Dimensiones Generales Serie YA

UTA
SERIE
YA
Caudal
m³/h
(*)
Dimensiones
Exteriores
(mm)
Perfil
(mm)
Batería (mm) Base (mm)
Alto Ancho Paso aire (A x B) Área (m2) Tipo
YA-01 1890 640 50 420 490 0.2058 Pies 100
YA 02 2376 700 50 480 550 0.0264 Pies 100
YA-03 2808 820 50 600 550 0.0033 Pies 100
YA 04 3618 820 50 600 670 0.0402 Pies 100
YA 05 4336 880 50 660 730 0.4818 Bancada 100
YA 06 5405 880 50 660 910 0.6006 Bancada 100
YA 07 6669 1000 50 780 990 0.7722 Bancada 100
YA 08 8424 1000 50 780 12000 0.0936 Bancada 100
YA 10 10530 1120 50 900 13000 0.0117 Bancada 100
YA 12 12852 1240 50 1020 14000 0.1428 Bancada 100
YA 15 16200 1420 50 1200 15000 0.0018 Bancada 100
YA 19 19845 1480 50 1260 17600 2.2176 Bancada 100
YA 24 24300 1720 50 1500 18200 0.0273 Bancada 100
YA 30 30618 1860 50 1620 21000 0.3402 Bancada 100
YA 36 37584 1990 50 1740 24000 0.4176 Bancada 120
YA 46 46980 1990 50 1740 30000 0.0522 Bancada 120
YA 58 58806 2230 50 1980 33000 0.6534 Bancada 120
YA 72 73710 2350 50 2100 39000 0.0819 Bancada 120

(*) Velocidad de paso de aire por batería 2,5 m/s.
Nota: las dimensiones recogidas en esta tabla son estándar.
Cualquier modelo de esta serie puede ser adaptada a las necesidades específicas del cliente.

Características constructivas

• Estructura
Estructura construida en perfiles de aluminio natural extruido. Bajo pedido se realizan tratamientos de anodización, cromatados o lacados. En el perfil se adapta una junta para garantizar la con los paneles.
La unión entre perfiles se realiza mediante juntas de nylon de ángulo especiales, moldeadas a presión. También se dispone de juntas de unión de Aluminio.
UTA

• Envolvente
Los paneles estándar son de tipo sándwich de 45 mm de espesor, con panel exterior pintado al horno, con el RAL definido por el cliente, e interior e acero galvanizado. El aislamiento termo-acústico es de lana de roca de alta densidad, con clasificación de resistencia al fuego M0.
Bajo pedido se fabrican distintas opciones recogidas en la siguiente tabla:

PANEL EXTERIOR PANEL INTERIOR
Acero Pintado al Horno Acero Pintado al Horno
Acero Galvanizado Acero Galvanizado
Aluminio Aluminio
Acero Prelacado Acero Galvanizado
Acero inoxidable Aisi 304 Acero inoxidable Aisi 304

• Soportes
Existen 3 tipos de soporte de apoyo estándar:
     o Pies. Fabricados en acero galvanizado hasta el modelo YA-04.
     o Bancada perimetral. Fabricada en perfil de acero galvanizado con taladros para su sustentación y estibaje en sus esquinas, hasta el modelo YA-30.
     o Bancada en perfil UPN-120 para el resto de modelos.
UTA

Bajo pedido se realiza cualquier soporte-bancada requerida por el cliente.
• Puertas de inspección
Las puertas de inspección se construyen con los mismos materiales previstos para la realización de los paneles. Están provistas de bisagras, burlete para estanqueidad, mirillas de inspección y cierres de presión progresiva.
Se dispondrán en todas aquellas secciones en las que sea necesario acceder para registro, limpieza, o simplemente sea requerido por el cliente
UTA

• Bandejas para la recogida del agua de condensación
Fabricadas en acero inoxidable Aisi304 y con caída para recogida de condensados como estándar. El tubo de salida se proporciona a ¾” con 20mm de rosca en el exterior para conectar al sistema de vaciado.
Exteriormente incorporan aislante térmico.
UTA

• Compuertas de regulación
Las compuertas de regulación están enteramente fabricadas en aluminio extruido con lamas móviles de perfil aerodinámico y junta estanca.
La transmisión del movimiento se produce mediante engranajes con eje preparado para actuadores, o bien mediante manetas accionables manualmente. Estas manetas pueden proporcionarse en acero o Aluminio.
UTA

• Opcionales
Para todos los equipos existe una amplia gama de opcionales que pueden ser integrados.
Un listado de los más habituales:
• Para montaje en intemperie:
     o Tejadillos
     o Viseras pico-flauta
     o Bridas de acoplamiento para conductos
     o Pasillo para mantenimiento exterior.
• Chapa perforada en secciones de ventilación.
• Suelo de tramex o chapa lagrimada.
• Interruptores de corte.
• Puntos de luz.
• Tomas de presión en oídos de ventilador.
• Variadores e frecuencia integrados y cableados.
• Cuadros eléctricos.
• Transductores.
• Presostatos diferenciales.
• Control integral (véase apartado 7 de este catálogo)

Componentes

• Sección Motoventilador
– Ventiladores
EVAIR utiliza tres tipologías de ventiladores en base a la aplicación y las necesidades de la instalación:
• Centrífugos de doble aspiración. Con simple o doble turbina, y con álabes de acción o reacción, según sea la presión de trabajo, o bien la aplicación. Se determina a en base a razones técnicas, tales como rendimiento, velocidad de rotación o nivel sonoro.
UTA

• Plug-fans.
También denominados rueda libre. Deben llevar un variador de frecuencia para ajustar la frecuencia al punto de trabajo.
Eliminan el mantenimiento de las tradicionales transmisiones. El hecho de eliminar la transmisión incrementa su eficiencia.
UTA

• Plug-fan EC.
Estos ventiladores electrónicamente conmutados son de última generación. Incorporan motor síncronos sin escobillas, con imán permanente y conmutación electrónica. Es decir recoge el ventilador, el motor y el variador en un sistema compacto. Alta eficiencia.
UTA

Los grupos motor-ventiladores, para los ventiladores centrífugos de doble aspiración, van fijados sobre sólidos soportes fabricados en perfiles de aluminio extruido o perfiles en acero galvanizado dotados de amortiguadores. La transmisión se realiza con correas trapezoidales y poleas desmontables de cubos cónicos (taper). Estos ventiladores disponen de versiones opcionales como construcción antichispas, acabado en pintura epoxi, etc.
Los motores eléctricos van fijados sobre una base tensora, de dimensiones en función de la carcasa del motor, móvil mediante un tornillo sinfín, que permite el tensado de las correas.
Las uniones de la boca de los ventiladores con los diafragmas, van protegidas con juntas anti-vibratorias.
El interior de la sección de ventilación, bajo requerimiento, puede realizarse con chapa perforada, lo que reduce los niveles sonoros.
– Motores
Los motores eléctricos estándar son trifásicos, forma constructiva B3, protección IP-55, aislamiento clase F y frecuencia de 50/60 Hz, para 2, 4, 6 y 8 polos. De forma estándar, para potencias iguales o inferiores a 4 kW, se suministrarán a 230/400 V (arranque directo), y para motores de potencia mayor a 4 kW serán de 400/690 V (arranque estrella/triángulo).

ARRANQUE DIRECTO Es la forma más simple de arrancar este tipo de motores. Se conectan directamente a la red.
Este conexionado tiene sus limitaciones, ya que supone una alta intensidad de arranque, por o que este tipo de arranque se utiliza para motores con potencias inferiores o iguales a 4kw.
Una opción que se está utilizando es el arranque mediante variadores de frecuencia. Permite un arranque muy suave del motor así como una variación de su velocidad, mediante frecuencia y tensión variables.
Tensión Esquema de conexión
400V Bobinados Caja de Bornas
Conexión Y Motor 230/400V UTA UTA
Conexión Δ Motor 400/690V UTA UTA

ARRANQUE ESTRELLA /TRIÁNGULO (Y/Δ) Este tipo de conexionado se utiliza en motores superiores a 4kw, ya que permite una disminución en la intensidad de arranque, con lo que se puede optimizar la alimentación de arranque.
Con este conexionado, un motor de 400/690V donde el devanado esté definido a 400V en conexión triángulo, si se conecta en estrella, reducirá la intensidad en un 30% del valor para arranque directo.
Tensión Esquema de conexión
400V Bobinados Caja de Bornas
Conexión Y Motor 400/690V UTA UTA

Todos los motores que empleamos cumplen la normativa sobre compatibilidad electromagnética de baja tensión, y cumplen con los rendimientos exigidos en el RITE, al menos clase EFF2. Además son aptos para el empleo de convertidores de frecuencia. Disponen de opcionales como, PTC, dos velocidades, ATEX, etc.
• Sección filtración

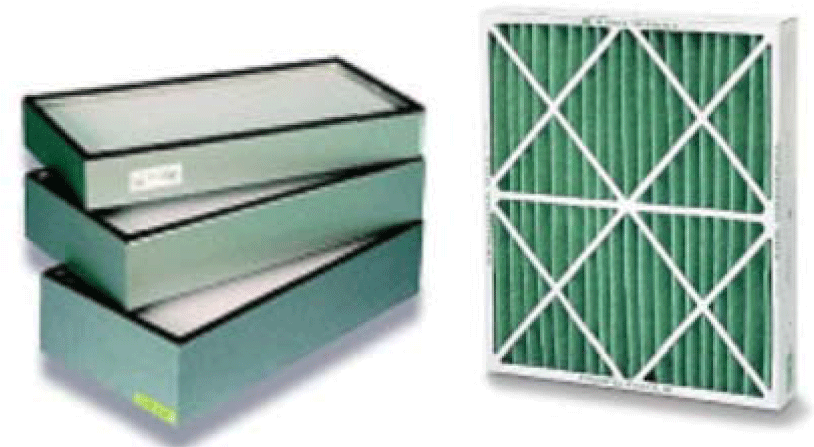

Las normas UNE-EN 779 y EN 1822 especifican cuatro gamas de filtros según su eficacia:

UTA Prefiltros (G3 y G4)
Modulares con estructura y malla de protección en acero galvanizado con filtro plegado en material regenerable de tipo sintético o metálico.
Eficacia: G3-G4.
UTA Filtros alta eficacia (F5 a F9)
Modulares, compactos, de tipo de b lsa flexible o rígida, en material sintético.
Eficacia: F6, F7, F8, y F9
UTA Filtros Absolutos (H10 a H14)
Modulares, de gran capacidad encajado en una estructura especial con juntas estancas. Eficacias: de H10 a H14.
UTA Filtros de Carbono Activo
Previstos para la desodorización o para la absorción, con cartuchos cilíndricos o bien con celdas múltiples, encajados en armazones especiales con juntas estan as.

Todos los filtros que suministramos tienen marco metálico para evitar su deformación. Tanto los filtros alta eficacia como absolutos, es decir, filtros de eficacia superior o igual a F6, van en bastidores metálicos , y montados mediante clips de fijación con el fin de garantizar su eficacia.
• Sección Batería
Disponemos de diferentes opciones para la batería de intercambio térmico
– Batería Agua:
Tubos de paso 38 ó 60 mm.
Tubos de cobre de 5/8″ ó 1/2″ de diámetro.
Aletas de aluminio
Colectores en acero con conexiones roscadas
Marco de soporte de acero galvanizado
UTA

– Batería Expansión Directa:
Tubos de paso 38 ó 60 mm.
Tubos de cobre de 3/8″, 1/2″ ó 5/8″ de diámetro
Aletas de aluminio Colectores de cobre y distribuidor de latón
Marco de soporte de acero galvanizado
– Batería Vapor:
Tubos de paso 38 ó 60 mm.
Tubos de cobre reforzado o acero
Colectores de acero con conexiones roscadas o con bridas
Marco de soporte de acero galvanizado
UTA

– Batería Eléctrica:
Resistencias eléctricas en tubos de acero, blindadas
Tubos aleteados de acero inoxidable sin aletas
Aletas de aluminio
Marco de acero zincado-bicromatado
Termostato de protección de 74 ó 110ºC intercalado en serie con las bobinas de los contactores
• Secciones de humectación
– Humectación con Panel de Celulosa.
Los humidificadores con depósito están fabricado con paneles alveolares de celulosa, con armazón y depósito de recogida de agua de acero inoxidable o galvanizado con protección bituminosa.En todos los modelos está previsto el separador de gotas cuando la velocidad del aire supere los 2,85 m/seg. La versión en circuito cerrado comprende: bomba eléctrica, con filtro de agua de acero inoxidable, tubo de desagüe y aliviadero. Tuberías, llaves y accesorios en PVC.
UTA

Conectar el agua de red (13) la válvula de corte (14) Posteriormente a un filtro (8) de 0.5 mm de luz(opcional) y a la válvula automática de alimentación con rosca gas de 3/8”. Conectar a la red de desagües (10) sin válvula a la salida del rebosadero / purga continua de ½” rosca gas (12), como indica en el dibujo, así como la salida de vaciado de la bandeja con una válvula (9) de corte (manual o automática opcional según se precise por el instalador).La línea de rebosadero como la de vaciado deben tener un sifón o sello de agua (11) opcional e P.V.C de 100 mm (B) de altura como mínimo para evit r olores a través de dichas líneas. Asimismo tendrán la inclinación normal de cualquier línea de desagüe.
– Humectación por Boquillas
Las cámaras de humidificación mediante toberas pulverizadoras tienen siempre una doble cámara interna y pueden fabricarse en acero galvanizado, en acero inoxidable o combinación de ambas.
La instalación hidráulica interna está constituida por tubos y toberas de material plástico de fácil desmontaje para su mantenimiento; por una bomba de agua con filtros de acero inoxidable, por llaves de carga y de drenaje, y por tubos de desagüe y de aliviadero.
UTA

– Secciones de humidificación a vapor
– Humectación por inyección de vapor de caldera
Lanza de Vapor: Formadas por una lanza de vapor de acero inoxidable, situada entre un direccional de flujo de aire y un separador de gotas.
UTA

– Humectación por autogeneración de vapor por Electrodos
Humidificadores de aire que utilizan vapor a presión producido en un generador central de la instalación, el cual se conduce por una red de tuberías hasta los climatizadores, donde se inyecta el vapor que se mezcla con el aire tratado por medio de tubos perforados (lanzas distribuidoras de vapor) diseñados al efecto. Fueron uno de los primeros sistemas de humidificación y aún hoy, si la calidad del vapor es adecuada, siguen siendo de los más eficientes y precisos para grandes producciones (industrias, hospitales, etc.).
– Humectación por autogeneración de vapor por resistencias
Son de aplicación muy extendida, quizás el equipo más habitual en España.
Estos equipos deben utilizarse con agua que conduzca la electricidad, no desmineralizada, y hasta una conductividad máxima de 800 microS/cm; si se prevé utilizar agua descalcificada hay que verificar ese dato, pues el ión sodio que intercambia con el ión calcio en este proceso aumenta mucho la conductividad del agua.
Son de tamaño reducido y sólo necesitan acometida eléctrica, conexión de agua y de vaciado, lo cual facilita su emplazamiento.
Su reducido tamaño, sencillo mantenimiento y relativo pequeño coste instalado, favorecen el gasto energético.
• Recuperadores de energía
Según el actual RITE, a partir de 1.800 m3/h de aire de expulsión, es necesario el uso de recuperadores de energía, cuyos rendimientos están establecidos por la aplicación concreta y el número de horas anuales de utilización de los equipos.
– Recuperador estático de placas
Sistema de recuperación de calor sensible. El rendimiento de estos equipos oscila entre el 45 y el 55 %, en función de las velocidades del aire, relación de caudales de aire exterior y de extracción, así como de las características y materiales del recuperador.
Entre sus ventajas, cabe destacar, que no tiene piezas móviles, por lo que no requiere mantenimiento mecánico, ni conexiones eléctricas ni hidráulicas.
– Recuperador Rotativo
Este sistema permite recuperar el calor sensible y tiene la opción de recuperar también el calor latente (recuperadores entálpicos). Su eficacia varía entre el 60%-70%.
Opcionalmente, la velocidad de rotación puede controlarse mediante regulador electrónico, que optimiza la eficiencia del intercambio térmico.
UTA

– Recuperador de doble batería
Sistema de recuperación de calor sensible. El rendimiento de estos equipos oscila entre el 45-50%, y presenta la ventaja de permitir recuperar energía sin que el aire exterior y el de expulsión tengan que pasar por el mismo emplazamiento. Estas dos baterías pueden estar alejadas o incluso, estar ubicadas en distintas unidades, lo que les hace especialmente indicados en aquellos casos donde se quiera garantizar la total ausencia de contaminación transversal. Bajo demanda, se puede suministrar el sistema hidráulico de recuperación, integrado con bomba aceleradora, vaso de expansión, desagüe con válvula de cierre y dispositivos de llenado, purga y vaciado.
UTA

• Silenciadores
Construidos con paneles de lana mineral revestidos con una capa de neopreno que evita la erosión del aire.
La envolvente será de chapa galvanizada. Dependiendo de las características de trabajo, o bien, de requerirse, los paneles acústicos pueden suministrarse protegidos con chapa perforada.
En función de la atenuación acústica solicitada hay tres longitudes normalizadas: 600 mm, 900 mm, 1200 mm y 1500 mm, pudiéndose llegar a 2400 mm, en caso de ser requerido por el cliente.
UTA

Control Integral en Climatizador

EVAIR en su empeño en proporcionar Unidades de Tratamiento de Aire adaptadas a las necesidades del cliente, ofrece equipos con control integrado y programado, lo que se denominada “plug and play”.
UTA

Todos los elementos que integran las distintas combinaciones de las secciones de las Unidades de Tratamiento de Aire son susceptibles de ser controladas lo que permite una mayor eficiencia en el funcionamiento del sistema.
Los principales componentes que configuran el control son:
• Master
Gestor de todas las acciones y que debe ser programado en función de los componentes de la Unidad de Tratamiento de Aire. Se dispone de software en español. El sistema incorpora una tarjeta SD en donde se guarda toda la información.
• Terminal de mano
Permite manejarse a través de todas las funciones, y realizar cambios sobre los parámetros de control.
• Fan I/O.
Módulos para las secciones de ventilación que incorporan tomas de presión, y donde se gestiona la información correspondiente a esta sección. Se debe incorporar una por cada sección de ventilación de la Unidad de Tratamiento de Aire.
• Variadores de frecuencia.
Los variadores se programan para gestionar el control de la velocidad de los ventiladores y hacer óptimo su funcionamiento.
Otros elementos que configuran el sistema de control son los sensores de temperatura, los controladores de los recuperado es rotativos, actuadores de compuerta, sensores de CO2, y sensores de válvulas de baterías.
La programación de la Unidad de Tratamiento de Aire se hace en fábrica y siguiendo las instrucciones de nuestros clientes, a través de un accesible y sencillo software.
Es vital en la configuración de los controles que las especificaciones sean claras y los puntos de trabajo que se definan sean los requeridos por el cliente. Una vez instalada la Unidad de Tratamiento de Aire el usuario final puede mediante el terminal de mano, modificar, actualizar o rectificar los datos necesarios.



Nuestras Marcas

GARANTÍA DE CALIDAD
